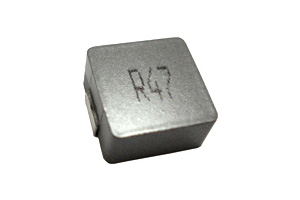

作为新一代电感技术，一体电感正在逐步取代传统的铁氧体电感。

未来，一体成型电感将在材料、工艺等方面实现进一步突破，以更好地满足市场对高性能电感的需求。

​

一体电感的技术突破方向主要有以下几个方面：
1、材料方面
开发新型软磁材料：研究具有更高饱和磁通密度、更低损耗、更高磁导率的软磁材料，如纳米晶、非晶合金等材料，以提高一体电感的性能。例如，纳米晶材料可进一步提升电流承载能力。
提高材料纯度和一致性：精确控制材料的成分和杂质含量，提高磁粉纯度，保证材料性能的稳定性和一致性，有助于提升一体电感在不同应用场景下的可靠性和一致性，如将磁粉纯度提升至超 99.5%。
2、工艺方面
精密成型工艺改进：提升成型过程的精度和控制水平，减少内部线圈的挤压损伤和残留内应力，降低产品在高电压、大感量、长期高温负载等条件下出现开裂等问题的概率。
集成化工艺发展：探索将一体电感与其他电子元件（如电容、电阻等）集成在一起的工艺，或者实现电感与 IC 载板的集成，提高电子系统的集成度和紧凑性，节省电路板空间。
自动化生产工艺提升：开发更先进的自动化生产设备和工艺，提高生产效率、产品质量和一致性，降低生产成本。例如，采用高精度的绕线设备、自动化的点焊和封装设备等，减少人工操作带来的误差和不稳定因素。
3、性能方面
高频化：随着 5G、物联网、人工智能等技术的发展，电子设备的工作频率不断提升，一体电感需要向更高频率应用发展，支持数兆赫兹甚至更高的工作频率，同时保持高效率的电能转换能力和低损耗特性，以满足高速通信和高性能计算的需求。例如，PCIE 6.0 电感频率需超 7GHz，USB4 电感支持 2.4GHz。
大电流化：对于一些需要处理大电流的应用场景，如 GPU 供电、电动汽车电源管理等，一体电感要能够承受更大的电流，这就需要通过改进材料和结构设计，降低直流电阻（DCR），提高饱和电流能力，采用如 Fesial 粉芯等低损材料，以满足大电流应用需求。
小型化与高功率密度：在电子产品小型化的趋势下，一体电感需要进一步减小尺寸，同时提高功率密度，即在更小的体积内实现更高的功率处理能力，以适应便携式电子设备、汽车电子等领域对元器件紧凑性和高性能的要求。
